用超級嗅探狗局域網監控軟件實現網絡監控，需要把安裝超級嗅探狗的電腦接到交換機的“鏡像端口”上面。本例將以Cisco2950交換機為例，介紹如何通過Cisco2950交換機來實現局域網網絡監控管理。此例也適用于Cisco的其他交換機，如Cisco 2960, Cisco 3750等。
下面本文將以Cisco2950為例，介紹如何配置鏡像端口，部署監控軟件。
更多內容請參考：
網絡監控為什么需要端口鏡像交換機？
1. 監控部署

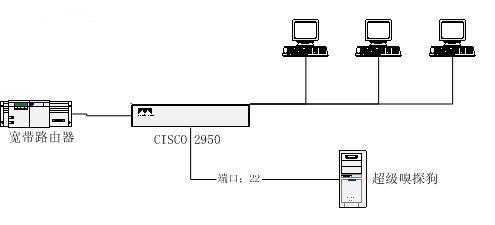

某公司電信光纖接入， CISCO2950作為中心交換機。網絡拓撲圖如下：
2. CISCO2950如何配置端口鏡像來實現網絡監控？
如上圖所示，代理服務器連接到交換機的23端口，監控主機連接到交換機的22端口。由于超級嗅探狗只需要監控互聯網數據， 所以只要把23端口的數據鏡像到22端口即可。
[B]2.1. CISCO2950端口鏡像配置語法：[/B]monitor session session_number {destination {interface interface-id [, | -] [encapsulation {dot1q}] [ingress vlan vlan id] | remote vlan vlan-id reflector-port interface-id} | {source {interface interface-id [, | -] [both | rx | tx] | remote vlan vlan-id}}
[B]2.2. CISCO2950端口鏡像配置步驟[/B]2.2.1. 把23設置為源端口
monitor session 1 source interface Fa0/23
2.2.2. 把22端口設置為鏡像的目的端口
monitor session 1 destination interface Fa0/22 ingress vlan 1
[B]注意事項：[/B]默認情況下，cisco的鏡像口是只能接收數據不能發送數據的，而超級嗅探狗需要發送數據來實現封堵功能。 所以需要“ingress vlan 1”的參數。
[B]2.3 不支持ingress語法的cisco交換機配置步驟[/B]有些cisco交換機不能支持ingress語法（鏡像口不能通訊），如果您的cisco交換機鏡像口不支持ingress， 那么需要在超級嗅探狗的“監聽配置”中設置通訊網卡。具體步驟如下：
2.3.1. 把23設置為源端口。
monitor session 1 source interface Fa0/23
2.3.2. 把22端口設置為鏡像的目的端口，如下語法使鏡像口只能接收不能發送。
monitor session 1 destination interface Fa0/22
2.3.3. 在監控主機上增加一塊網卡，接上網線并且連接到交換機。
2.3.4. 到超級嗅探狗的“監聽配置”中，把“通訊網卡”修改為您新增的這塊網卡。
[B]注意：[/B]鏡像的源端口和目的端口只需和實際連接相一致即可，不一定是端口23和端口22。
