通過鏡像交換機來監控無線AP

4.1

作者:

笨驢技術

主頁:

http://www.a4rv.com

某網絡環境如下圖，ADSL接入到linksys寬帶路由器（BEFSR41），然后通過“cisco無線AP”（Cisco 1200）搭建一無線局域網環境。局域網內既有通過無線上網的機器，又有有線上網的機器。

圖 1

在本例中，為了能同時對有線環境的機器和無線環境的機器進行監控。我們增加了一個TPLINK的鏡像交換機（TL-SL2210WEB）。并且需要對無線AP進行設置。 如上圖中框內部分。

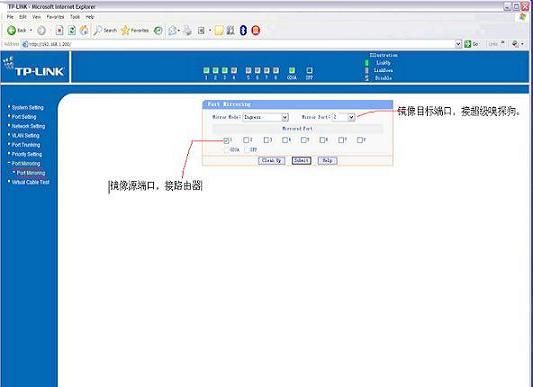

Tplink鏡像交換機的設置如下圖：

圖 2

通過無線AP上網的機器，經過無線AP后，IP地址會被統一轉換，這樣我們就不能區分。所以，需要禁止無線AP的NAT功能。有兩種方式可以禁止：1)有的無線AP有自帶的禁止功能，可以直接禁止無線AP的NAT功能；2)如果沒有自帶的功能，可以手動將無線AP的廣域網口接線轉到LAN口上，使其NAT功能失效。

通過上述設置后，即可監控網絡內的所有電腦的上網行為。
